| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | EVERSUN |
| प्रमाणन: | ISO,CE |
| मॉडल संख्या: | हाईजेडटी |
| न्यूनतम आदेश मात्रा: | 1SET |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात लकड़ी के मामले |
| प्रसव के समय: | 7-15 कार्य दिवसों के भीतर |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, मनीग्राम, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 सेट / वर्ष |
| सुरक्षा विशेषताएं: | आपातकालीन स्टॉप, अधिभार सुरक्षा, सुरक्षा स्विच | Infeed/आउटफीड विकल्प: | अनुकूलन योग्य |
|---|---|---|---|
| अनुकूलन: | उपलब्ध | विशेषताएं: | टिकाऊ, साफ करने में आसान, कम रखरखाव, उच्च दक्षता |
| वारंटी: | 1 वर्ष | कन्वेयर ऊंचाई: | अनुकूलन योग्य |
| पट्टे की चौड़ाई: | अनुकूलन योग्य | आवेदन: | खाद्य, पेय, औषधि, रसायन आदि। |
| आयाम: | अनुकूलित | स्थापना: | फर्श पर लगने वाला |
| बाल्टी का आकार: | अनुकूलन योग्य | ||
| प्रमुखता देना: | अत्यधिक Z प्रकार का बाल्टी कन्वेयर,खाद्य पदार्थ Z प्रकार का बाल्टी कन्वेयर |
||
उत्पाद का वर्णन
Z-आकार की लिफ्ट एक Z-आकार के तीन खंडों के लेआउट के साथ एक निरंतर परिवहन उपकरण है। यह एक मोटर के माध्यम से हॉपर को चलाने के लिए श्रृंखला या बेल्ट को चलाता है,एक बंद आवरण में "नीचे क्षैतिज फ़ीडिंग - ऊर्ध्वाधर उठाने - ऊपर क्षैतिज अनलोडिंग" चक्र संचालन को पूरा करनाइसमें छोटी मंजिल, उच्च दक्षता, बहु-बिंदु लोडिंग और अनलोडिंग और मजबूत सीलिंग प्रदर्शन है।यह अनाज जैसे उद्योगों में दानेदार और पाउडर सामग्री के स्वचालित उठाने और स्थानांतरण के लिए व्यापक रूप से लागू होता है, रासायनिक इंजीनियरिंग, और निर्माण सामग्री।
कार्य सिद्धांत
1.पावर ड्राइव और ट्रैक्शन सिस्टम
- बिजली का स्रोत: मोटर मुख्य शाफ्ट को रिड्यूसर के माध्यम से चलाता है, जो बदले में कर्षण घटक (चेन या बेल्ट) को एक चक्र में घूमने के लिए चलाता है, जिससे पूरे परिवहन प्रक्रिया के लिए शक्ति प्रदान होती है.
- कर्षण घटकः चेन/बेल्ट सतह हपर को स्थिर करती है, कर्षण घटक की परिपत्र गति के साथ एक बंद-लूप परिवहन पथ बनाती है।
2सामग्री का चयन और क्षैतिज परिवहन (नीचे चरण)
- फ़ीड पोर्ट डिजाइनः उपकरण के नीचे स्थित क्षैतिज खंड में फ़ीड पोर्ट लगाया गया है।सामग्रियाँ (दानेदार/धूल) मैन्युअल फ़ीडिंग या फ्रंट-एंड उपकरण (जैसे बेल्ट कन्वेयर) के माध्यम से आवरण में प्रवेश करती हैं.
- हॉपर पिकिंगः जब हॉपर तल तक पहुँचता है, तो यह सामग्री ढेर में सम्मिलित होता है। गति की जड़ता और हॉपर के झुकाव कोण पर निर्भर करते हुए, यह सामग्री के ढेर में प्रवेश करता है।यह सामग्री के लोड को पूरा करता हैइसके बाद यह कर्षण घटक के साथ क्षैतिज परिवहन खंड में प्रवेश करता है और Z-आकार के पथ के पहले खंड के साथ क्षैतिज रूप से चलता है।
3ऊर्ध्वाधर उठाने का चरण
- स्टीयरिंग और लिफ्टिंगः क्षैतिज खंड के अंत में, स्टीयरिंग व्हील/स्पोकट गाइड करता है, और ट्रैक्शन घटक हॉपर को ऊर्ध्वाधर ऊपर की ओर ले जाता है।हॉपर के अंदर सामग्री गुरुत्वाकर्षण और केन्द्रापसारक बल की कार्रवाई के तहत स्थिर रहता है, जिससे यह फिसलने से बचता है।
- शक्ति समन्वय: ऊर्ध्वाधर उठाने की प्रक्रिया के दौरान, मोटर ड्राइव काम करने के लिए सामग्री के गुरुत्वाकर्षण को दूर करता है,और हॉपर बंद आवरण की आंतरिक दीवार के साथ समान रूप से निर्दिष्ट ऊंचाई तक बढ़ता है.
4. ऊपरी क्षैतिज अनलोडिंग (अंतिम चरण)
- घुमाव और उतारना: ऊर्ध्वाधर खंड के शीर्ष को घुमाया जाता है ताकि घुमावदार तंत्र के माध्यम से दूसरे खंड में क्षैतिज रूप से चलाया जा सके।सामग्री निष्कासन बंदरगाह से निष्कासन बंदरगाह से निष्कासित होती है और हिपर के झुकाव कोण के कारण और पीछे के उपकरणों (जैसे भंडारण डिब्बों) में गिर जाती है, कन्वेयर) ।
चक्रवर्ती वापसीः अनलोडिंग के बाद, खाली हॉपर कर्षण घटक के साथ नीचे वापस जाना जारी रखता है, "पिकअप - लिफ्टिंग - अनलोडिंग" के चक्रवर्ती ऑपरेशन को पूरा करता है।
मूल सिद्धांतों का सारांश
Z-प्रकार की लिफ्ट "Z-प्रकार के स्थानिक लेआउट + कर्षण घटक परिसंचरण ड्राइव" के माध्यम से सामग्री के क्षैतिज परिवहन और ऊर्ध्वाधर उठाने को एक निरंतर स्वचालित प्रक्रिया में एकीकृत करती है।कुंजी हुपर और कर्षण घटक के समवर्ती आंदोलन में निहित है, घुमावदार तंत्र के पथ मार्गदर्शन, और सामग्री आंदोलन प्रक्षेपवक्र पर बंद आवरण की बाधा, इस प्रकार कुशल और कम हानि वाले यौगिक परिवहन को प्राप्त करना।
उत्पाद की विशेषताएं
1कॉम्पैक्ट और स्थान-बचत: Z-आकार का लेआउट फर्श के क्षेत्र को 30% से 50% तक कम करता है, जिससे यह संकीर्ण परिदृश्यों के लिए उपयुक्त हो जाता है।
2उच्च दक्षता और बड़े पैमाने पर परिवहनः परिवहन क्षमताः 5 से 200 टन प्रति घंटे, दानेदार और पाउडर सामग्री के निरंतर परिवहन का समर्थन करता है।
3मल्टी-पॉइंट लोडिंग और अनलोडिंगः "सिंगल इन, मल्टीपल आउट" जैसी लचीली प्रक्रिया आवश्यकताओं को पूरा करने के लिए कई इनलेट और आउटलेट स्थापित किए जा सकते हैं।
4बंद और प्रदूषण रोधीः आवरण एक सील संरचना के साथ बनाया गया है, प्रभावी रूप से धूल के बाहर बहने और सामग्री के संदूषण से रोकता है।
5कम क्षतिग्रस्त सामग्री संरक्षणः हॉपर चयन विभिन्न सामग्रियों के लिए उपयुक्त है, और ले जाने वाली क्षति दर कम है।
6ऊर्जा की बचत और कम शोरः पारंपरिक उपकरणों की तुलना में ऊर्जा की खपत 15% से 25% कम है, और शोर ≤85dB है।
7कम रखरखाव लागतः हटाने योग्य संरचना डिजाइन दैनिक रखरखाव सुविधाजनक और समय की बचत करता है।
8बहु-दृश्य अनुप्रयोगः अनाज और रासायनिक इंजीनियरिंग जैसे उद्योगों को कवर करते हुए, यह संक्षारण-रोधी और विस्फोट-सबूत के लिए विशेष कार्य परिस्थितियों का समर्थन करता है।
| मॉडल | HYZT-2L | HYZT-3L | HYZT-5L | HYZT-7L | HYZT-10L |
| क्षमता | 0-6m3/h | 0-8m3/h | 0-12m3/h | 0-15m3/h | 0-20m3/h |
| बाल्टी की मात्रा | 2L | 3L | 5 लीटर | 7L | 10 लीटर |
| उतारने वाले बंदरगाह की संख्या | एकल | एकल या म्यूटी-डिस्चार्ज पोर्ट | |||
| उठाने की ऊंचाईt | 50 मीटर तक | 50 मीटर तक | 50 मीटर तक | 50 मीटर तक | 50 मीटर तक |
| शक्ति | 0.75-22KW | 0.75-22KW | 0.75-22KW | 0.75-22KW | 0.75-22KW |
| वोल्टेज | आदेश के अनुसार | ||||
| निर्माण सामग्री | कार्बन स्टील, SS304/316 | ||||
| बाल्टी सामग्री | खाद्य ग्रेड पीपी या एबीएस, एसएस 304/316, कार्बन स्टील | ||||

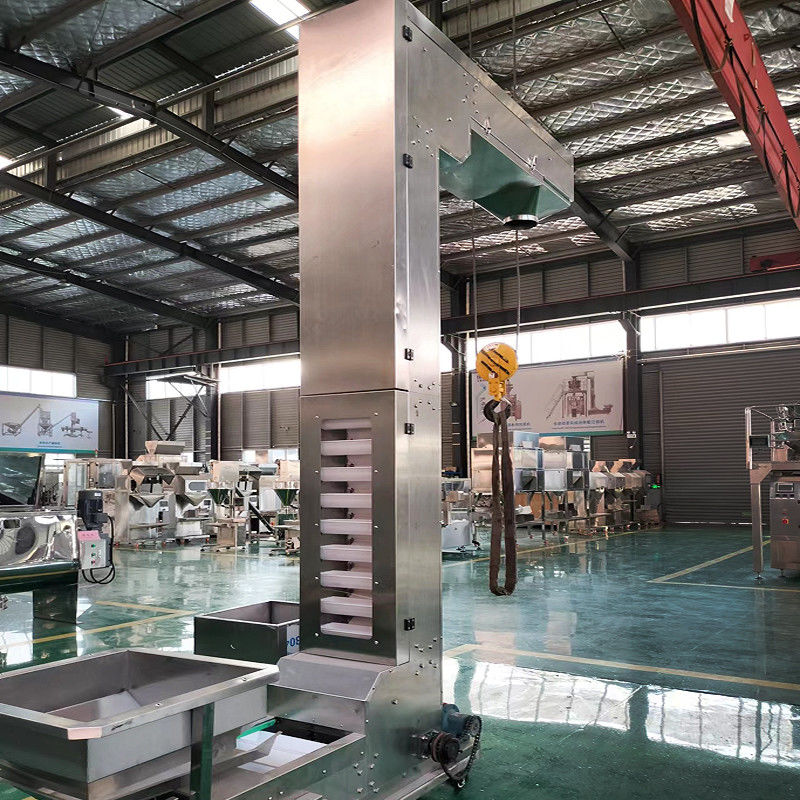

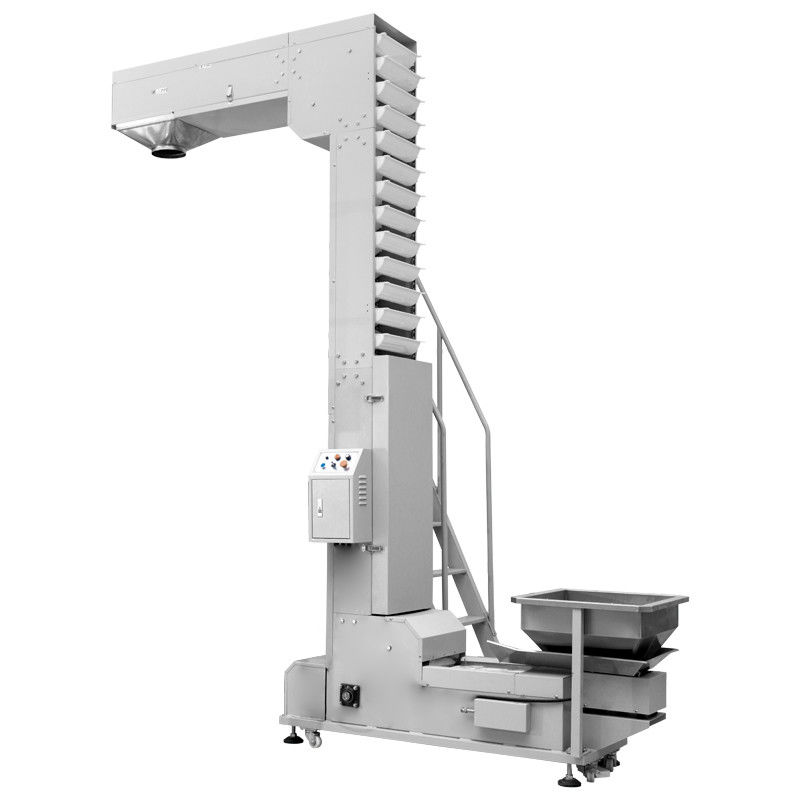

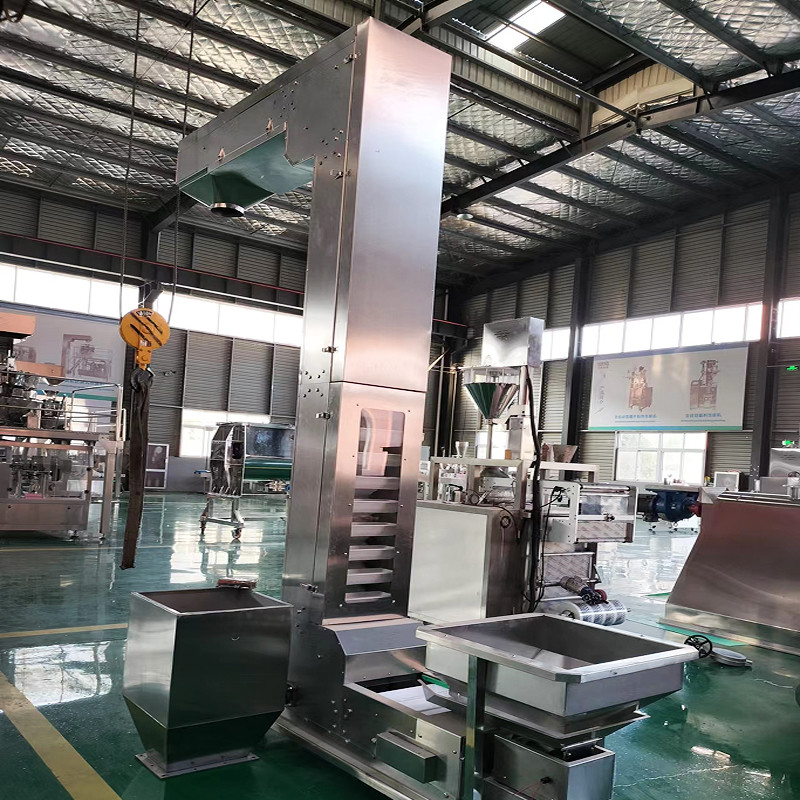

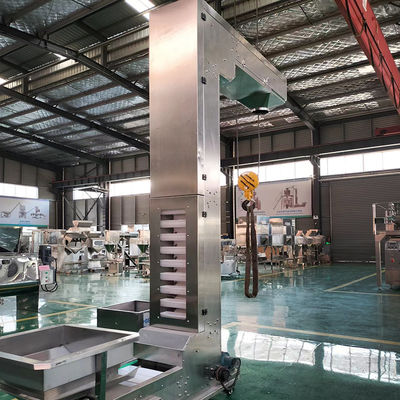

उत्पाद का विवरण
उत्पाद प्रदर्शन
पैकेजिंग और शिपिंग
हमें क्यों चुनें?
हमारे बारे में
हम 13 साल के लिए स्क्रीनिंग और परिवहन उपकरण के उत्पादन में विशेषज्ञता प्राप्त है। चीन के कंपन स्क्रीन उद्योग शीर्ष तीन। और हम कई बड़ी कंपनियों के लिए मिलान और OEM किया है।दुनिया के शीर्ष कंपन स्क्रीन निर्माता सहित,
स्वेको, संयुक्त राज्य अमेरिका, हम अपने चीन क्षेत्र के लिए OEM है। और हमारे उत्पादों को अक्सर ऑस्ट्रेलिया, थाईलैंड, इंडोनेशिया, न्यूजीलैंड और अन्य देशों को निर्यात कर रहे हैं।
हम ग्राहकों या डीलरों का स्वागत करते हैं हमारे कारखाने का दौरा करने के लिए और आप के लिए सब कुछ की व्यवस्था करेगा. हमारे कारखाने का पताः पश्चिम औद्योगिक और वाणिज्यिक कार्यालय के दा Zhaoying टाउन, Xinxiang शहर,हेनान प्रांत.
